Upgrade für "alte" CORONA Hochtöner
Es wurde mit den Jahren immer schwieriger die alten Otto Braun Hochtöner zu reparieren da damals einige Bauteile aus laufender Fernsehproduktion verwendet wurden die es heute einfach nicht mehr gibt. Auch gibt es keine Möglichkeit die Corona Flamme einzustellen. Damit ist die Corona Flamme immer von der verwendeten Röhrenqualität abhängig. Die Röhren, die heute produziert werden, haben leider auch nicht mehr die Qualität der früheren Jahre.
Deshalb habe ich mich dazu entschlossen ein Upgrade für diese alten Modelle zu entwickeln.
Die Platinen sind für die alten CORONA Modelle gedacht welche aus der Fertigung von Otto Braun stammen. Auch die ersten Modelle aus der Produktion von Herrn Lansche können damit umgerüstet werden.

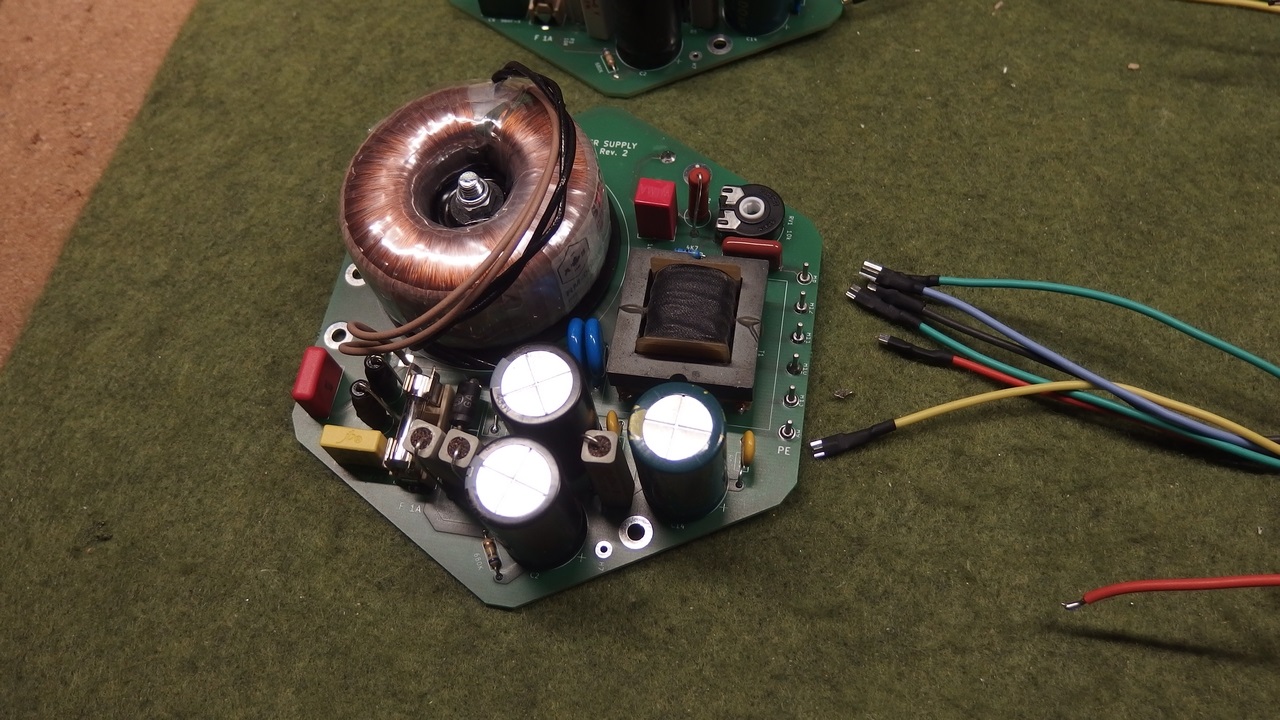

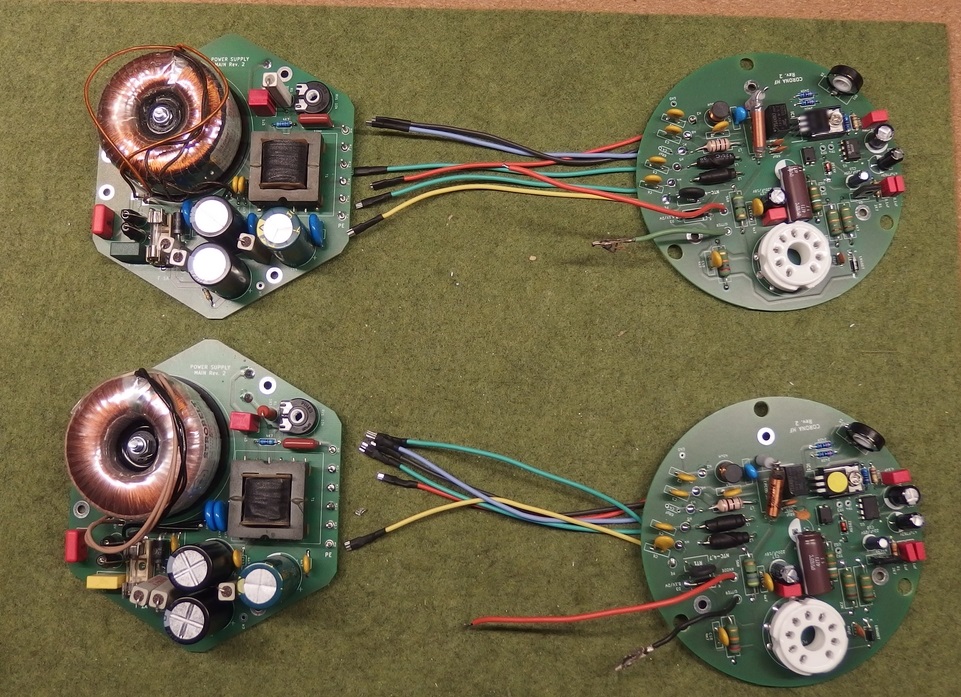

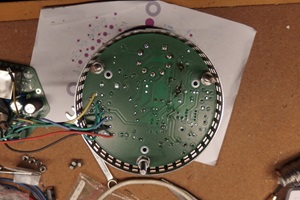

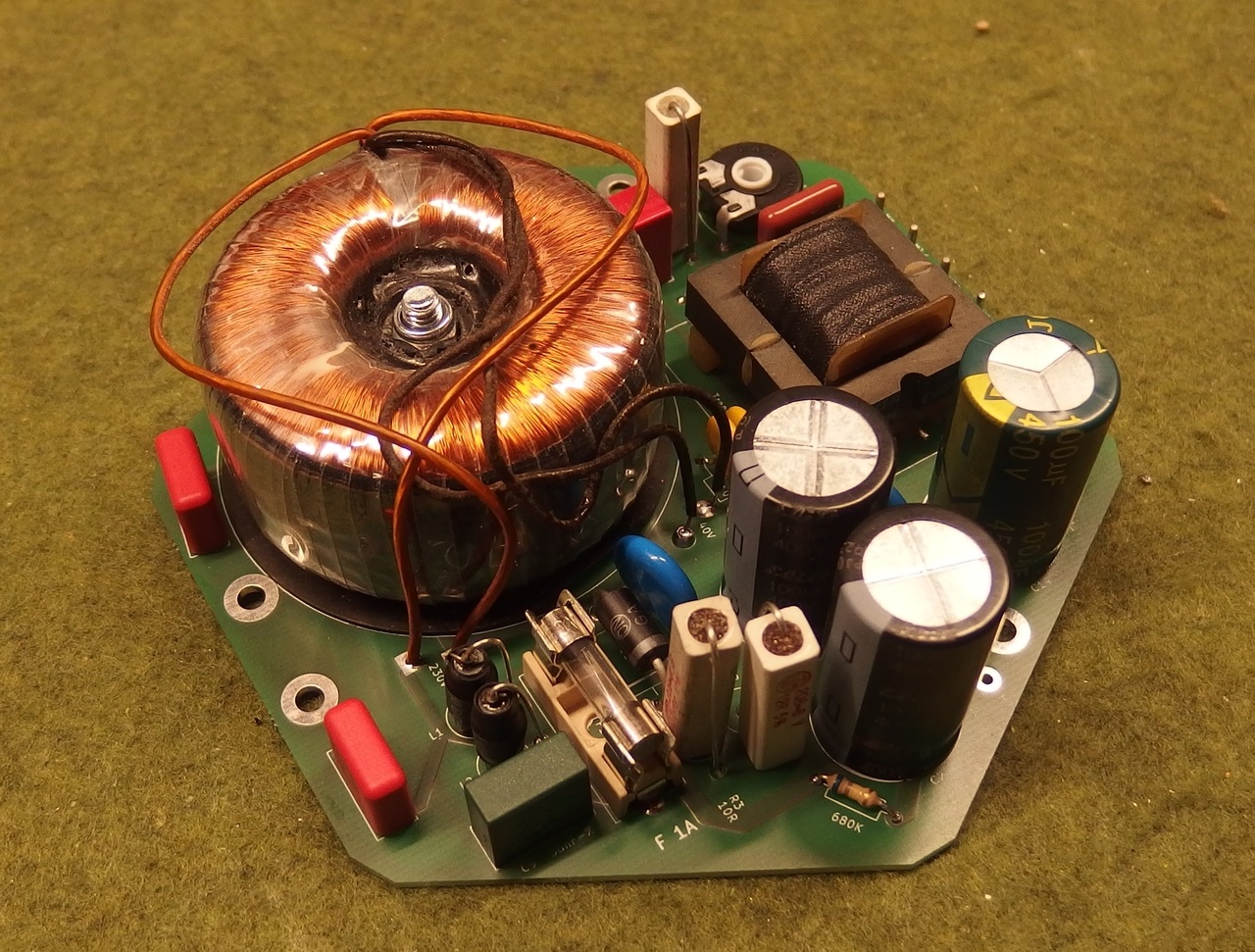

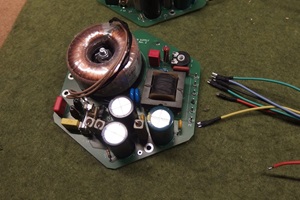

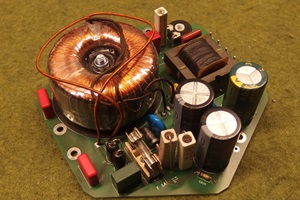

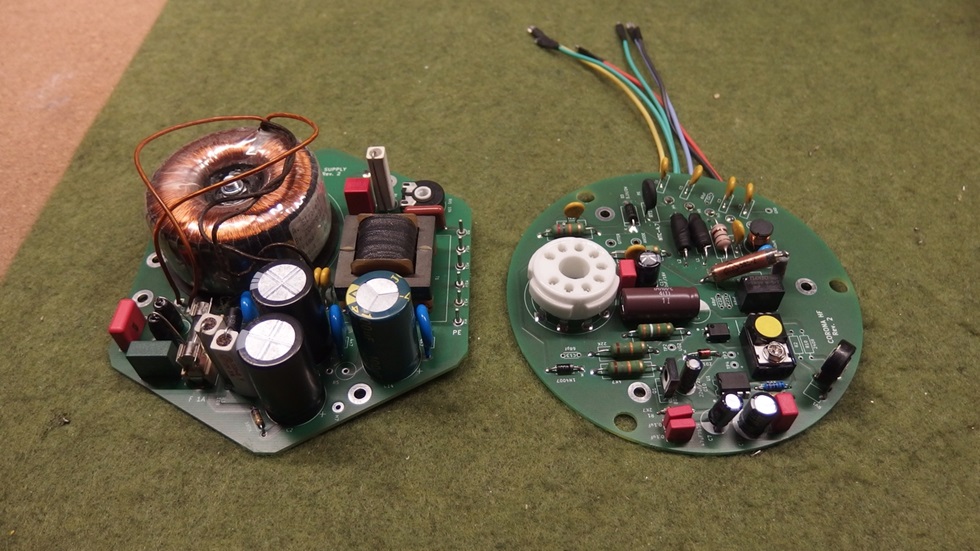

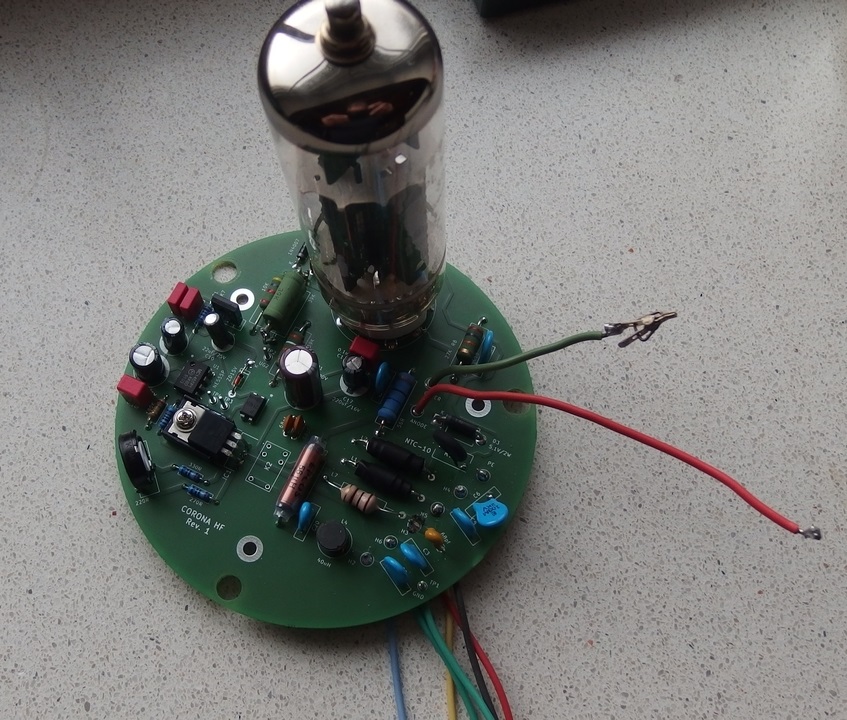

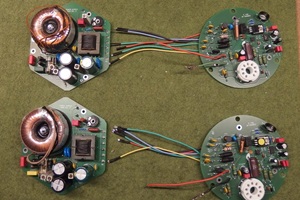

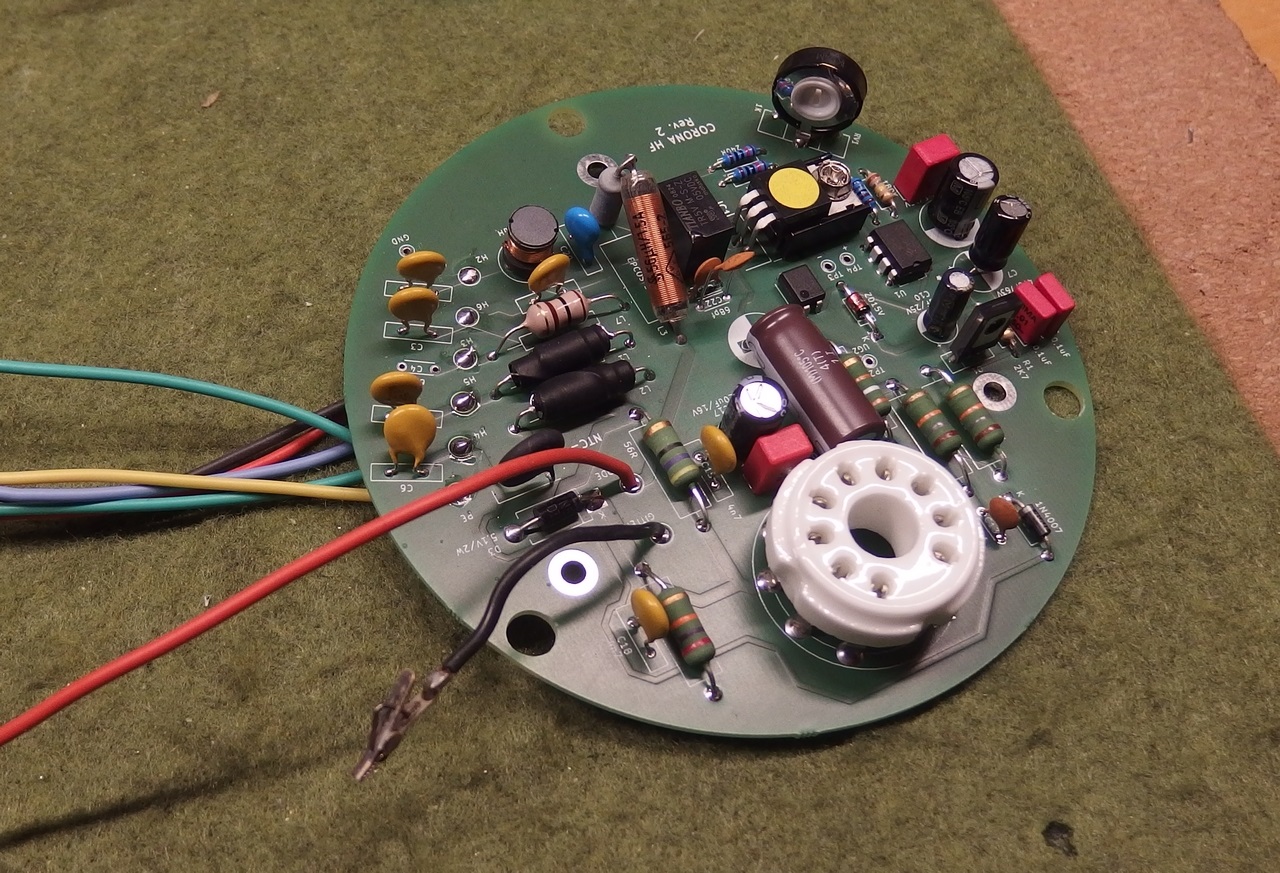

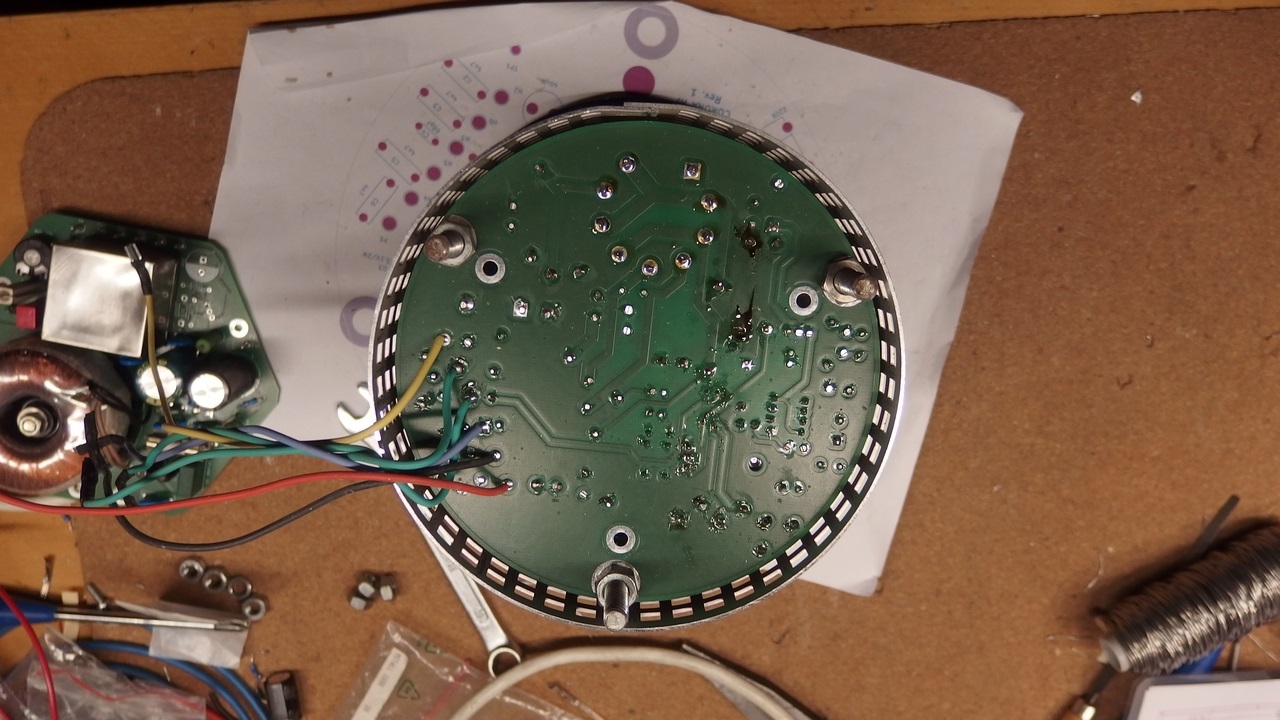

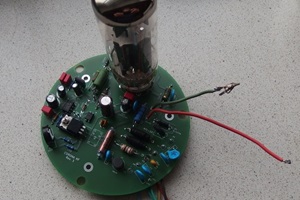

Der Platinensatz besteht aus Netzteil und Hochfrequenz Platine. Von den alten Platinen wird der Netz und der Audio Transformator übernommen. Die Schaltung ist völlig überarbeitet und modernisiert. Die Röhre wird nun elektronisch geregelt. Das schont die Röhre und führt zu längerer Lebensdauer von Röhre und Plasmazelle.
In den alten Geräten wurde der Audio Transformator von der Gitterspannung durchflossen was zur Vormagnetisierung führte und den Transformator in die Sättigung führen konnte. Dies ist nun beseitigt und der Audio Transformator ist völlig Gleichspannungsfrei. Das verbessert nochmals das Audiosignal.
Die Flamme kann jetzt intern elektronisch justiert werden. Somit ist sichergestellt das die Corona bei Stereo Betrieb in beiden Geräten gleich ist.

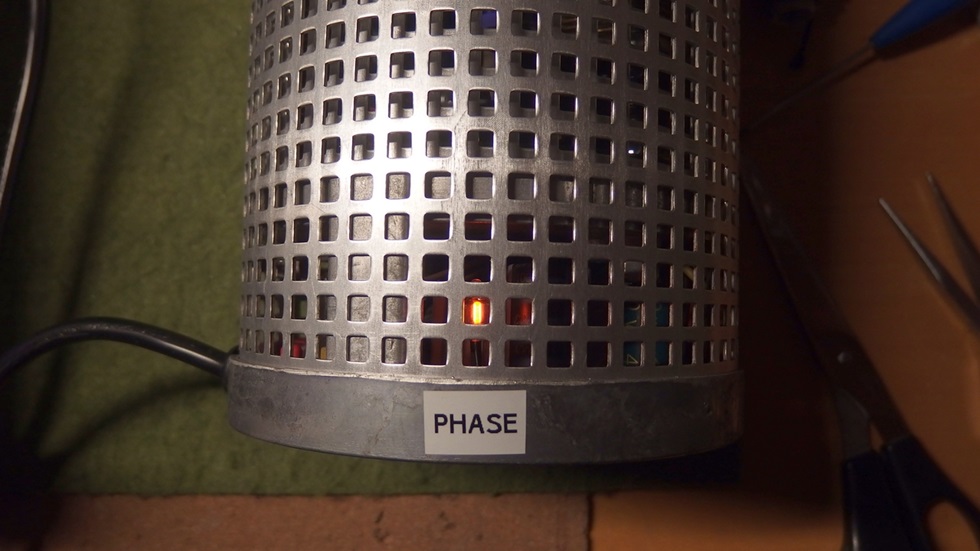

Netz Phasen Anzeige
Im Netzteil ist nun eine Indikatorlampe eingebaut die man durch das Abschirmblech sehen kann. Diese Lampe zeigt an ob die Netzphase richtig am Netzteil anliegt. Sie ist so geschaltet, dass wenn sie leuchtet der Hochtöner falsch gepolt ist. Der Netzstecker muss dann 180 Grad verdreht in die Steckdose gesteckt werden. Die Lampe darf also nicht leuchten!

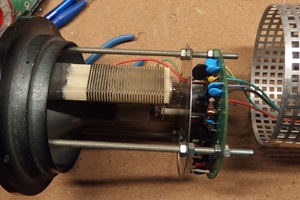

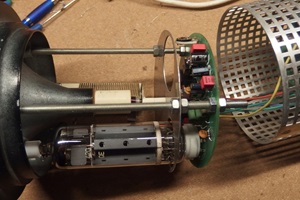

Mit dem Upgrade auf die neuen Platinen können die alten Hochtöner auch auf 6 mm Brennkammern umgerüstet werden. Die Hochtöner entsprechen dann dem neuesten Stand.
Die Platinen sind nicht zum Selbsteinbau gedacht. Es müssen beim Umbau auch ein paar mechanische Dinge geändert und ein Abgleich vorgenommen werden. Bei den ganz alten 5 mm Modellen muss z.B. der Keramik Körper verkürzt werden damit die Hornlänge zur 6 mm Brennkammer passt.
Anfragen gerne per E-Mail.
New PCB's for old CORONA Tweeters
Over the years it became more and more difficult to repair the old Otto Braun tweeters because some components from ongoing television production of these days were used that simply no longer exist today. There is also no way to adjust the Corona flame. This means that the corona flame always depends on the quality of the tube used. Unfortunately, the tubes that are produced today no longer have the quality of previous years.
That's why I decided to develop an upgrade for these old models.The boards are intended for the old CORONA models which come from Otto Braun production. The first models from Mr. Lansche's production can also be converted with this.
The circuit board set consists of a power supply and a high-frequency circuit board. The power and audio transformer are taken over from the old circuit boards. The circuit has been completely revised and modernized. The tube is now controlled electronically. This protects the tube and leads to a longer lifespan for the tube and plasma cell.
In the old devices, the grid voltage flowed through the audio transformer, which led to bias magnetization and could lead the transformer to saturation. This has now been eliminated and the audio transformer is completely free of DC voltage. This further improves the audio signal.
The flame can now be adjusted electronically internally. This ensures that the Corona is the same in both devices during stereo operation.
Power phase indicator lamp
There is now an indicator lamp built into the power supply that can be seen through the shielding plate. This lamp shows whether the mains phase is connected correctly to the power supply. It is switched so that when it lights up the tweeter is polarized incorrectly. The power plug must then be inserted into the socket twisted 180 degrees. The lamp must not light up!

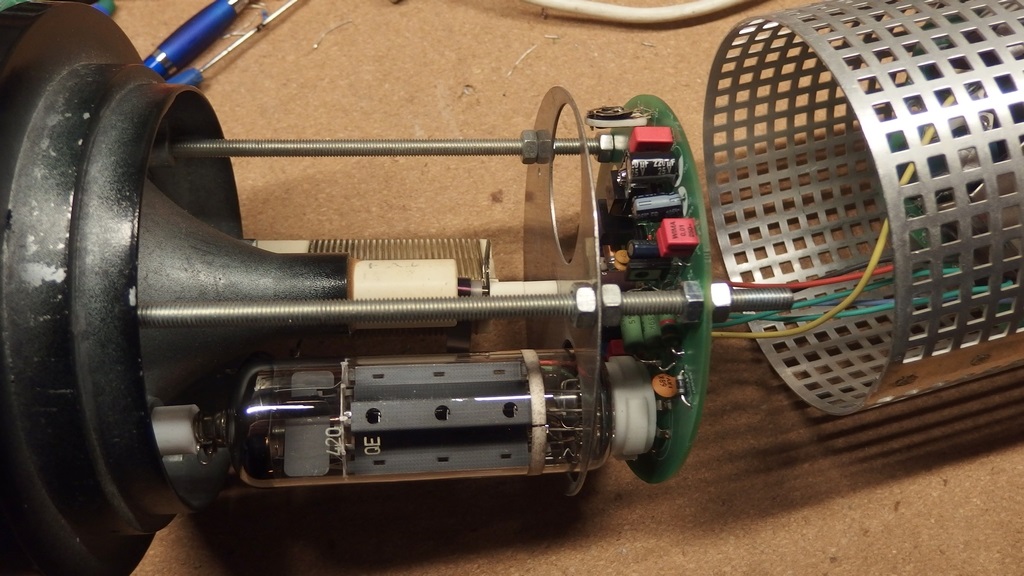

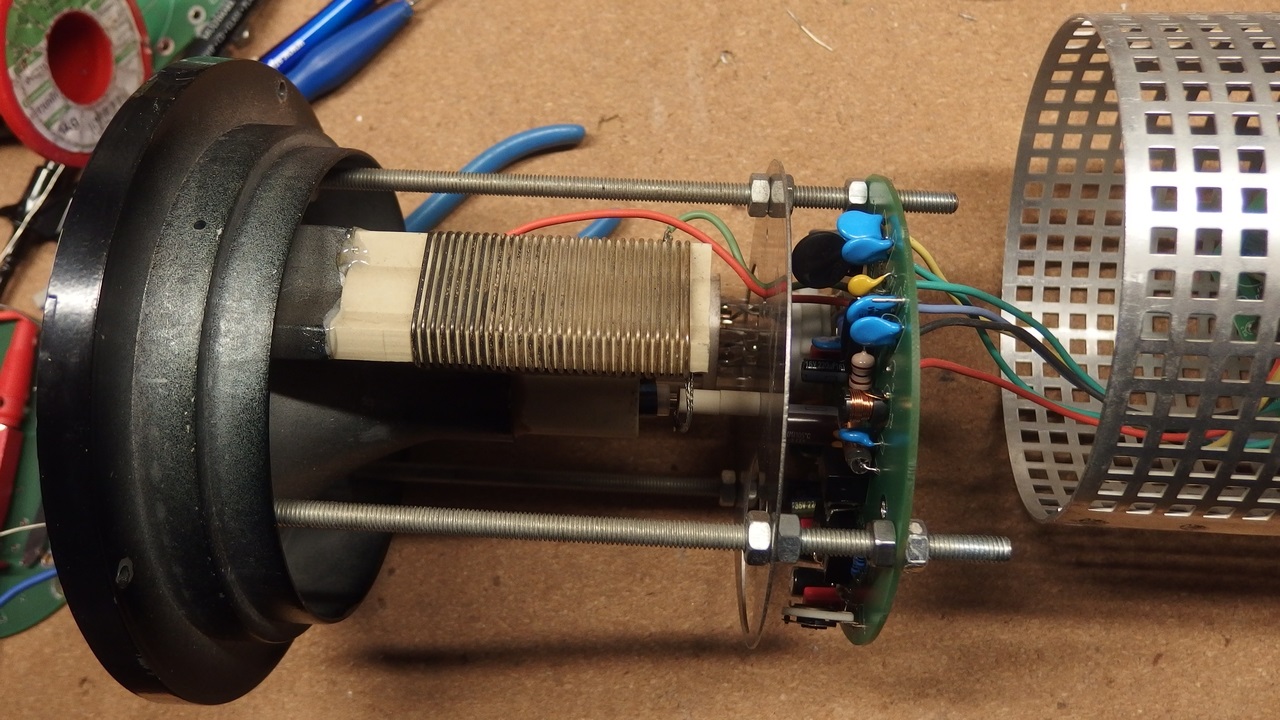

With the upgrade to the new circuit boards, the old tweeters can also be converted to 6 mm combustion chambers. The tweeters then correspond to the latest standards.
The boards are not intended for self-installation. A few mechanical things also have to be changed during the conversion. On the old 5 mm models, for example, the ceramic body must be shortened so that the horn length fits the 6 mm combustion chamber.
Please send inquiries via email.
